您的位置： 網站首頁 > 產品展示 > 重載電動缸 > 30噸推力伺服電動缸

產品展示

馬達直連電動缸

馬達折彎電動缸

重載電動缸

非標電動缸

水下電動缸

多級電缸

電動推桿

伺服電動缸選型指南

電動缸輸出力計算

電機輸出扭矩與電動缸輸出力的關系

F:電動缸輸出力(KN) T:電機輸出扭矩(N.m) R:減速比 L：絲桿導程
η:機械效率（一般建議值為85%，但效率取值跟實際工況有關，也會發生變化，選型時請根據實際清空做相應調整。）

電動缸壽命計算

電動缸的壽命，一般指電動缸內部使用的絲桿的壽命，我們可以分為3個部分：a使用壽命，取決于電動缸使用條件，如工作強敵、工作環境、潤滑的種類和后期維護的頻率等；b精度壽命，因磨損導致的精度劣化；c絲桿的疲勞壽命，可以通過絲桿的疲勞壽命計算得出，以下為電動缸的疲勞壽命計算方法：

Ls:電動缸使用壽命
Fm:電動缸承受的軸向平均負載(KN)
Ca:絲桿螺母的基本額定動負載(KN)<請參考絲桿具體性能指標>

負載系數 fw
震動與沖擊	速度(V)	fw
輕	V<15(m/min)	1.0~1.2
中	15<v<60(m min)	1.2~1.5
重	V>60(m/min)	1.5~3.0

電動缸平均軸向負載計算

當軸向負載不斷在變動時，想要得知疲勞壽命，就必須先計算出平均軸向負載Fm才行。電動缸在一個工作循環中，在各個不同工作區間的力、速度和實踐，其分析如下：

電動缸平均軸向負載計算公式如下：

伺服電動缸規格一覽表

伺服電動缸系列	缸體部分外型尺寸	缸徑	絲杠導程	適配絲杠動載荷（KN）	建議最大推力（KN）	最大速度（mm/s）	最大行程
DJD40	方形：44*44 圓形：可定制	32	2	2.2（備選T型絲杠）	0.4	100	200
DJD40	方形：44*44 圓形：可定制	32	2.5	2.1（備選T型絲杠）	0.4	125	300
DJD60	方形：61*61 圓形：可定制	50	5	13.8	5	250	1050
			10	11	4	500	1050
			16	8	0.5	800	1050
			20	5.5	0.5	1000	1050
DJD80	方形：80*80 圓形：可定制	65	5	17.2	10	250	1500
			10	29.5	15	500	1500
			25	12.3	5	1250	1500
DJD94	方形：94*94 圓形：可定制	80	5	19.2	12	208	1800
			10	48.05	25	416	1800
			20	19.07	8	832	1800
DJD110	方形：109*109 圓形：可定制	100	5	21.1	15	208	1800
			10	53.9	30	416	1800
			20	39.5	10	832	1800
DJD132	方形：132*132 圓形：可定制	125	10	67.19	50	333	2000
DJD132	方形：132*132 圓形：可定制	125	20	71.42	60	666	2000
DJD168	圓形：Φ168	120	10	67.19	65	250	2500
DJD168	圓形：Φ168	120	20	71.42	85	500	2500
DJD220	圓形：Φ240	170	10	85.93	100	250	3000
DJD220	圓形：Φ240	170	20	151.03	360	500	300
說明：上述數據為理論計算，實際設計根據工況要求，涉及使用環境，頻率等，詳情咨詢我司技術工程師！
如何涉及超長壽命和負載要求的電動缸，推薦使用行星滾柱絲杠副，詳情也請咨詢我司技術工程師

伺服電動缸型號說明

系列型號

導程

行程

類型

電缸安裝方式

負載安裝方式

電機品牌

電機功率

限位開關

其他

BC:直連

F:無法蘭

A:外螺紋

TD:臺達

100W：1

不標：無

AR:防傳

DJD40

D:加導桿

BR-折疊

FA:前法蘭

B:內螺紋

PS:松下

200W：2

C1:1個

PF:預緊

DJD60

100

CA:單片尾鉸

Q:球頭關節

MT:三菱

750W：7

C3:3個

SU:防腐

DJD80

200

TC:側面耳軸

I:I型接頭

SM:西門子

1.5KW：15

HT:高溫

DJD94

250

LB:側面法蘭

F:法蘭

FT:富士

2.0KW：20

EP:防爆

DJD110

300

R:銷孔端

HC:禾川

3.0KW：30

i：速比

DJD132

400

LS:雷塞

4.0KW：40

DJD168

500

RD:日鼎

5.0KW：50

DJD220

800

BK:步科

7.5KW：75

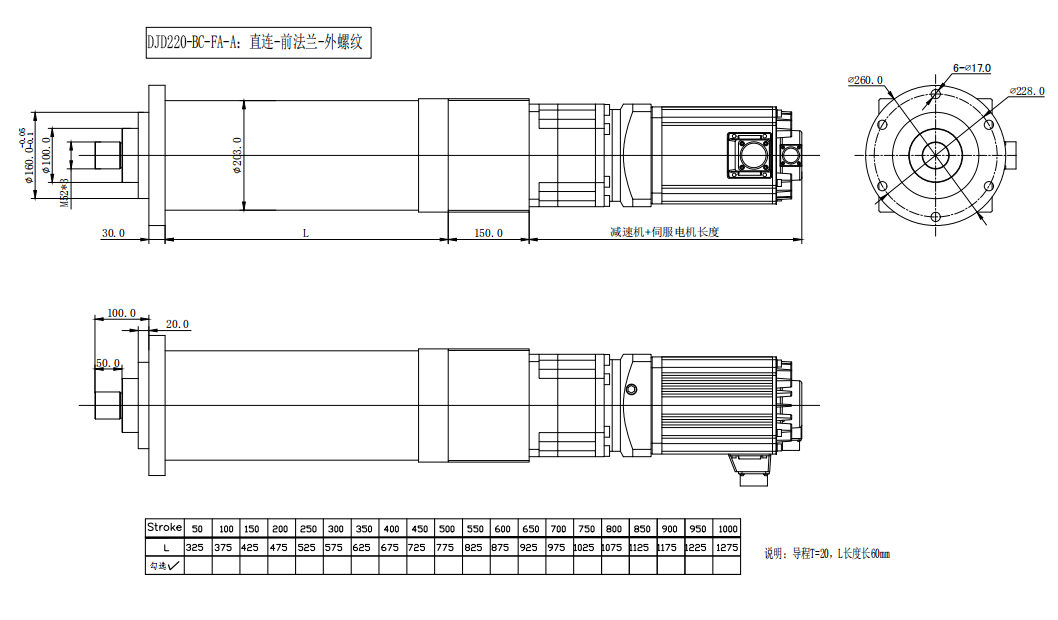

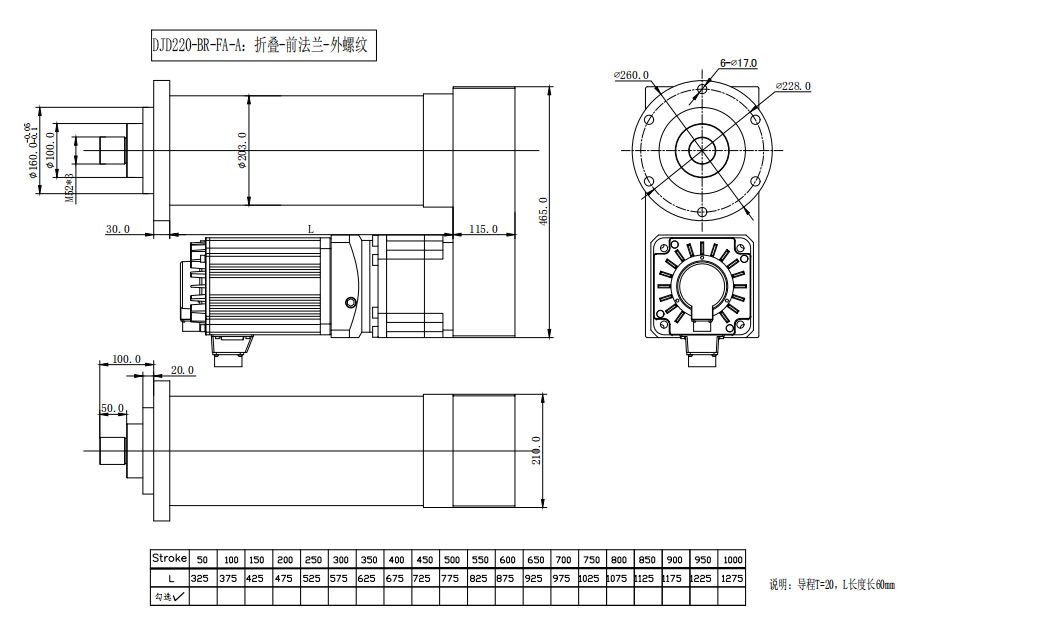

DJD220系列伺服電動缸選型參數

伺服電動缸選型參數表
規格	系列型號	DJD220
	絲杠導程	10				20
	電缸推力范圍（KN）	100～360
	電缸可選擇行程	0～3000
指標輸入	類型	直連、折疊
	減速比	1:1
	絲杠額定動載荷（KN）	67.1				71.4
	電機額定功率（KW）	3	4.5	5.5	7.5	3	4.5	5.5	7.5
	電機額定轉矩（N.m）	19.1	28.65	35.01	47.74	19.1	28.65	35.01	47.74
	電機額定轉速	1500				1500
輸出指標	電動缸額定推力（KN）	10.79532	16.19298	19.787652	26.982648	5.39766	8.09649	9.893826	13.491324
	電動缸額定速度（mm/s）	250	250	250	250	500	500	500	500
	建議最大負載：（KN）	50				60

說明：1、如需要加減速比，上述輸出參數直接換算速比倍數；
	2、DJD220 電動缸具體使用煩請與我司工程師溝通。
