  • 馬達直連DJD60
馬達直連DJD60
型號：DJD60 缸徑：50 電機安裝方式；直連式 絲桿直徑：16mm 絲桿導程：5/10 最大行程：800mm 最大出力：5KN 電機功率：200W~1KW 最大速度：800mm/s 重復定位精度：±0.02mm 防護等級：IP65
全國熱線

18998069367

產品簡介 / Introduction

電動缸輸出力計算

電機輸出扭矩與電動缸輸出力的關系

F:電動缸輸出力(KN)    T:電機輸出扭矩(N.m)       R:減速比    L：絲桿導程
η:機械效率（一般建議值為85%，但效率取值跟實際工況有關，也會發生變化，選型時請根據實際清空做相應調整。）

電動缸壽命計算

電動缸的壽命，一般指電動缸內部使用的絲桿的壽命，我們可以分為3個部分：a使用壽命，取決于電動缸使用條件，如工作強敵、工作環境、潤滑的種類和后期維護的頻率等；b精度壽命，因磨損導致的精度劣化；c絲桿的疲勞壽命，可以通過絲桿的疲勞壽命計算得出，以下為電動缸的疲勞壽命計算方法：

Ls:電動缸使用壽命
Fm:電動缸承受的軸向平均負載(KN)
Ca:絲桿螺母的基本額定動負載(KN)<請參考絲桿具體性能指標>

負載系數 fw
震動與沖擊速度(V)fw
輕V<15(m/min)1.0~1.2
中15<v<60(m min)1.2~1.5
重V>60(m/min)1.5~3.0

電動缸平均軸向負載計算

當軸向負載不斷在變動時，想要得知疲勞壽命，就必須先計算出平均軸向負載Fm才行。電動缸在一個工作循環中，在各個不同工作區間的力、速度和實踐，其分析如下：

電動缸平均軸向負載計算公式如下：

伺服電動缸系列缸體部分     外型尺寸缸徑絲杠導程適配絲杠動載荷（KN）建議最大推力（KN）最大速度（mm/s）最大行程
DJD40方形：44*44  圓形：可定制3222.2（備選T型絲杠）0.4100200
2.52.1（備選T型絲杠）0.4125300
DJD60方形：61*61  圓形：可定制50513.852501050
101145001050
1680.58001050
205.50.510001050
DJD80方形：80*80  圓形：可定制65517.2102501500
1029.5155001500
2512.3512501500
DJD94方形：94*94 圓形：可定制80519.2122081800
1048.05254161800
2019.0788321800
DJD110方形：109*109  圓形：可定制100521.1152081800
1053.9304161800
2039.5108321800
DJD132方形：132*132  圓形：可定制1251067.19503332000
2071.42606662000
DJD168 圓形：Φ1681201067.19652502500
2071.42855002500
DJD220 圓形：Φ2401701085.931002503000
20151.03360500300
說明：上述數據為理論計算，實際設計根據工況要求，涉及使用環境，頻率等，詳情咨詢我司技術工程師！
如何涉及超長壽命和負載要求的電動缸，推薦使用行星滾柱絲杠副，詳情也請咨詢我司技術工程師
系列型號
D
導程
行程
類型
電缸安裝方式
負載安裝方式
電機品牌
電機功率
限位開關
其他




1
30
BC:直連
F:無法蘭
A:外螺紋
TD:臺達
100W：1
不標：無
AR:防傳
DJD40
D:加導桿
2
50
BR-折疊
FA:前法蘭
B:內螺紋
PS:松下
200W：2
C1:1個
PF:預緊
DJD60


4
100


CA:單片尾鉸
Q:球頭關節
MT:三菱
750W：7
C3:3個
SU:防腐
DJD80


10
200


TC:側面耳軸
I:I型接頭
SM:西門子
1.5KW：15


HT:高溫
DJD94


16
250


LB:側面法蘭
F:法蘭
FT:富士
2.0KW：20


EP:防爆
DJD110


20
300




R:銷孔端
HC:禾川
3.0KW：30


i：速比
DJD132


25
400






LS:雷塞
4.0KW：40



DJD168


32
500






RD:日鼎
5.0KW：50



DJD220


50
800






BK:步科
7.5KW：75




規格系列型號DJD80
絲杠導程451025
電缸推力范圍(KN)0.01～15
電缸可選擇行程20、30、50、80、100、150、200、250、300、350、400、450、500、600、700、800
指標輸入類型直連式、折疊式
減速比1:1
絲杠額定動載荷(KN)















電機額定功率(KW)0.7511.520.7511.520.7511.520.7511.52
電機額定轉矩(N.m)2.393.187.169.552.393.187.169.552.393.187.169.552.393.187.169.55
電機額定轉速30002000300020003000200030002000
輸出指標電動缸額定推力(KN)3.384.4910.113.52.73.598.0910.81.351.84.055.40.540.721.622.16
電動缸額定速度(mm/s)20020013313325025016616650050033333312501250833833

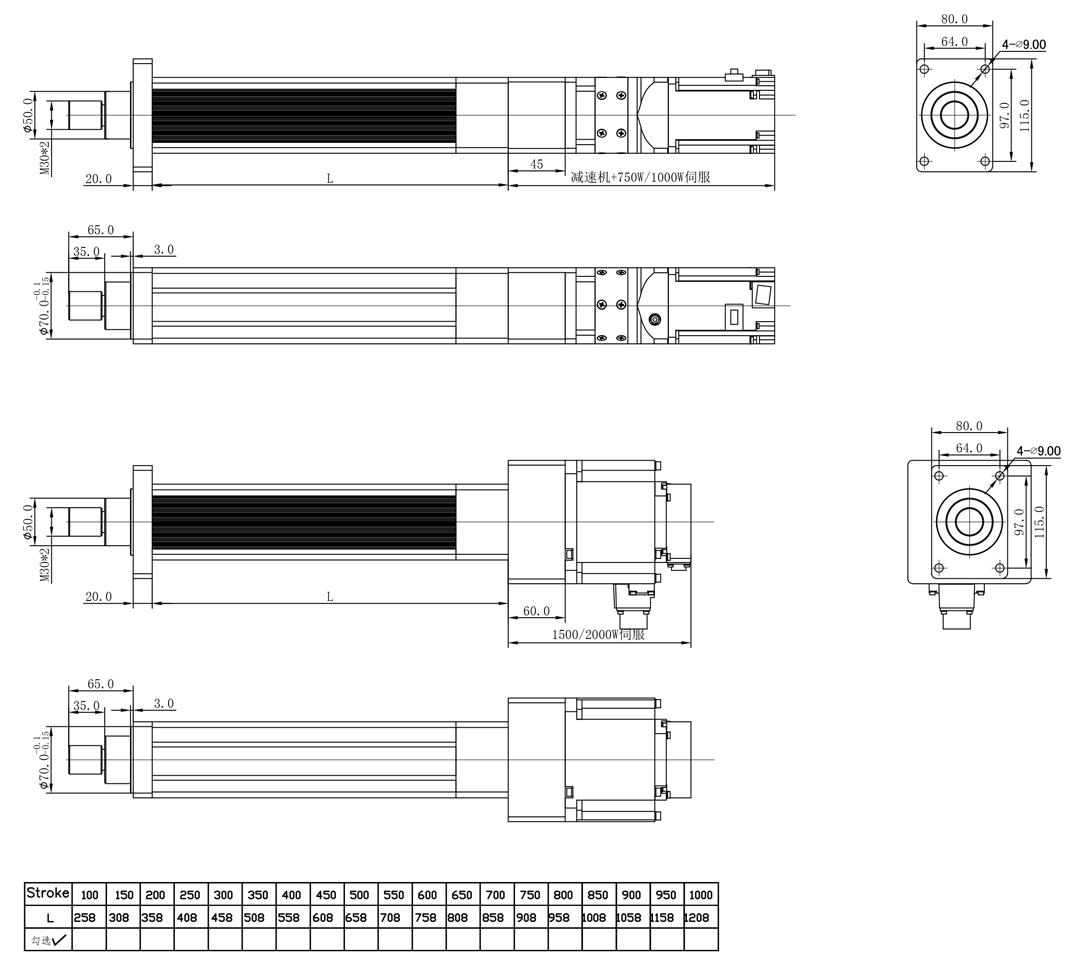

DJD80-BC-FA-A：直接-前法蘭-外螺紋

說明：導程T=10，L增加20mm。

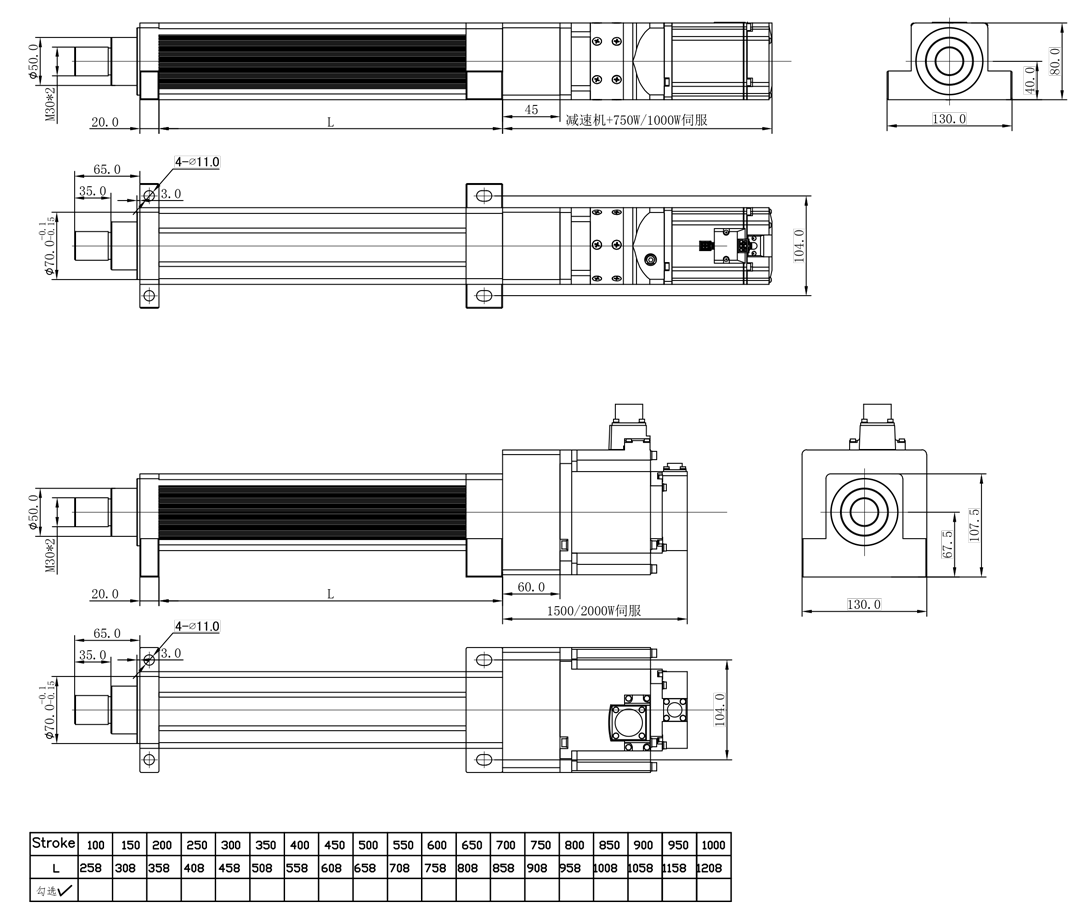

DJD80-BC-LB-A：直接-側法蘭-外螺紋

說明：導程T=10，L增加20mm。

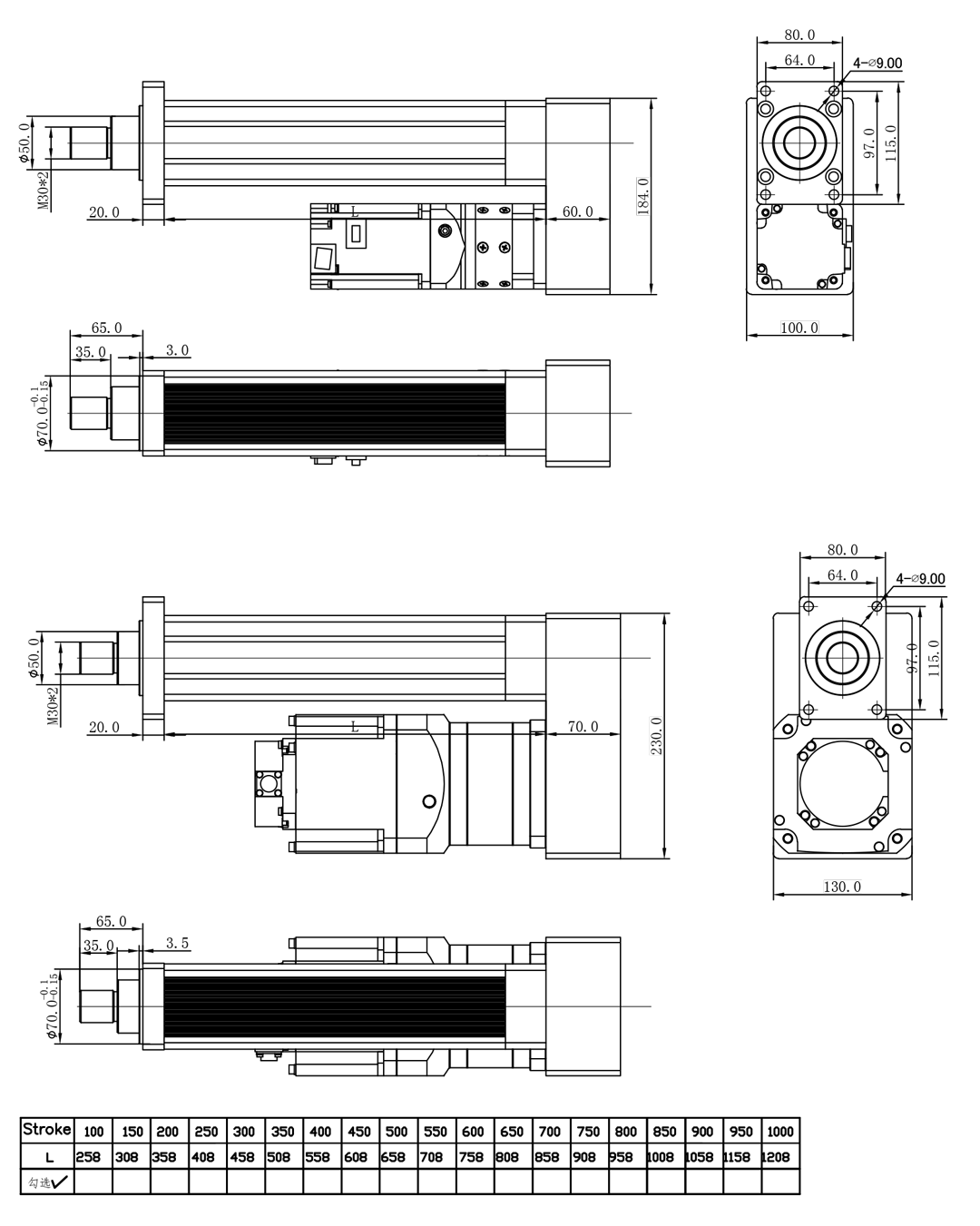

DJD80-BR-FA-A：折疊-前法蘭-外螺紋

DDA80-BR-FA-A：折疊-前法蘭-外螺紋

說明：導程T=10，L增加20mm。

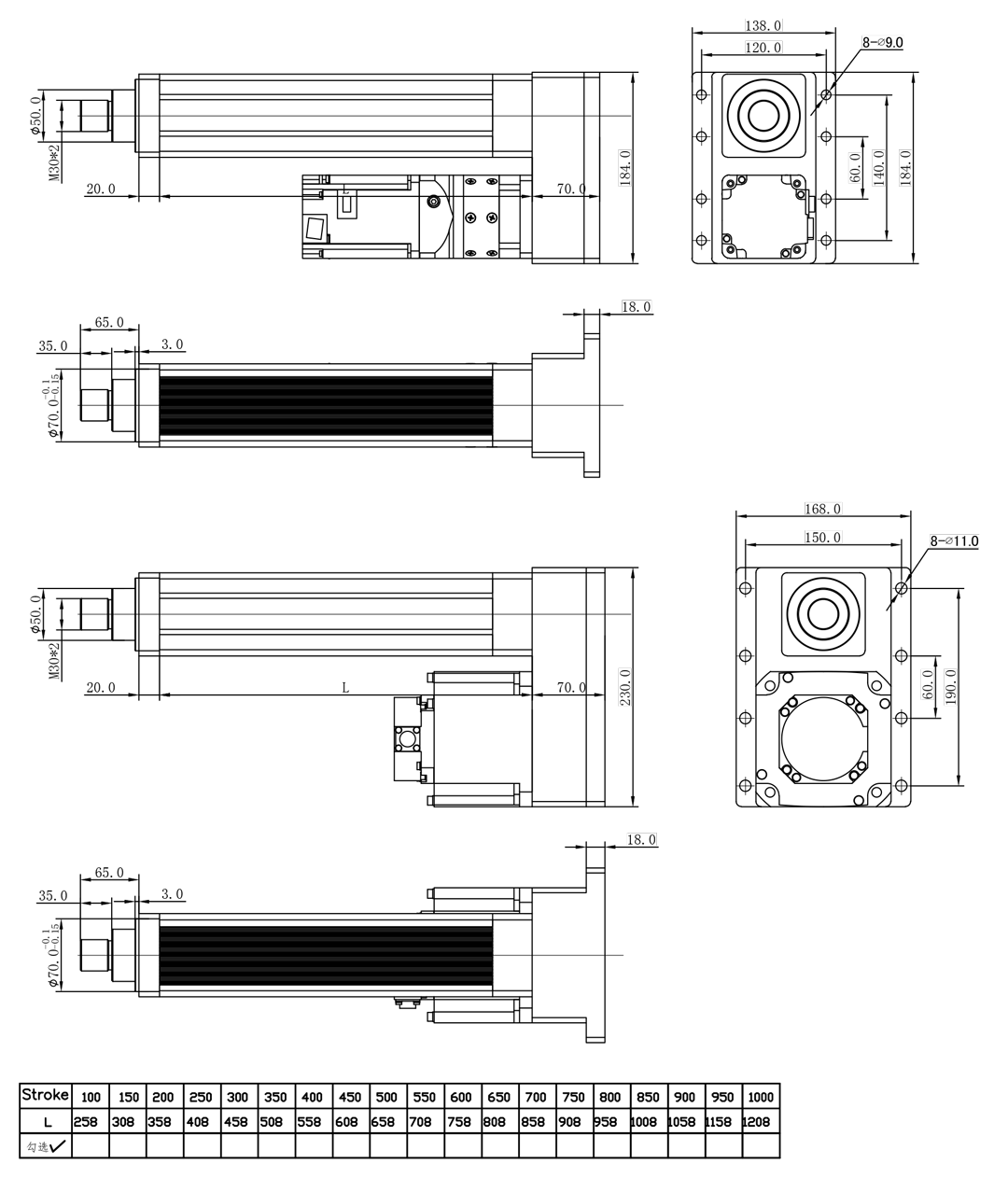

DJD80-BR-FB-A：折疊-后法蘭-外螺紋

說明：導程T=10，L增加20mm。

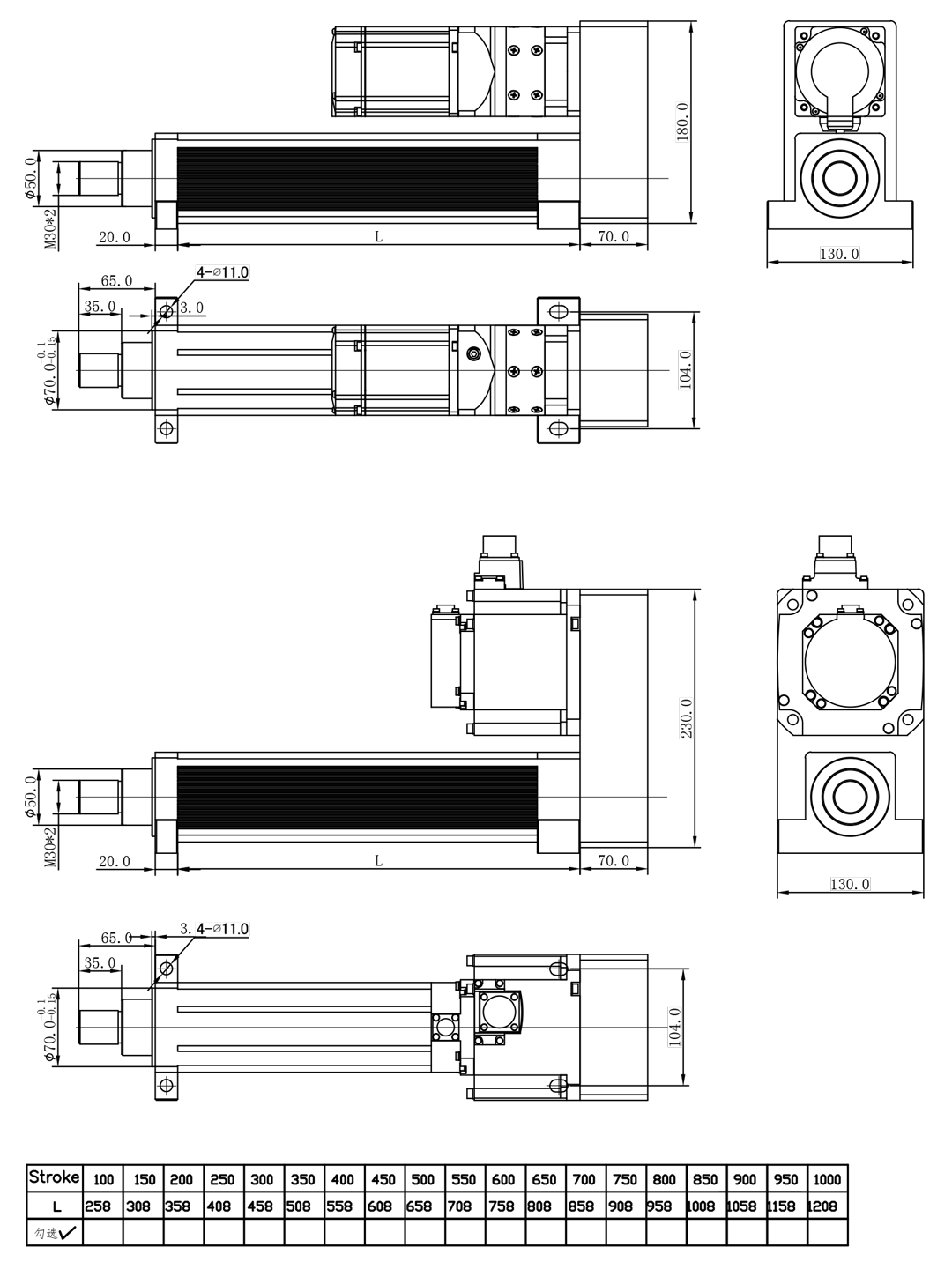

DJD80-BR-LB-A：折疊-側法蘭-外螺紋

DDA80-BR-LB-A：折疊-側法蘭-外螺紋

說明：導程T=10，L增加20mm。
